Cálculo de vida útil de rolamentos: passo a passo

O rolamento é um dos componentes mais críticos de qualquer equipamento rotativo industrial. Uma falha prematura de rolamento pode paralisar uma linha de produção inteira, gerar custos de manutenção não planejados e, em casos extremos, causar acidentes. Por isso, o cálculo correto da vida útil é uma das habilidades mais importantes para o engenheiro de manutenção e projetos.

A norma ABNT NBR ISO 281 (equivalente à ISO 281) define o método padrão para o cálculo da vida nominal de rolamentos com base na carga dinâmica e na velocidade de operação. Este tutorial apresenta o método passo a passo, com exemplos práticos e a aplicação direta na calculadora do IES Tools.

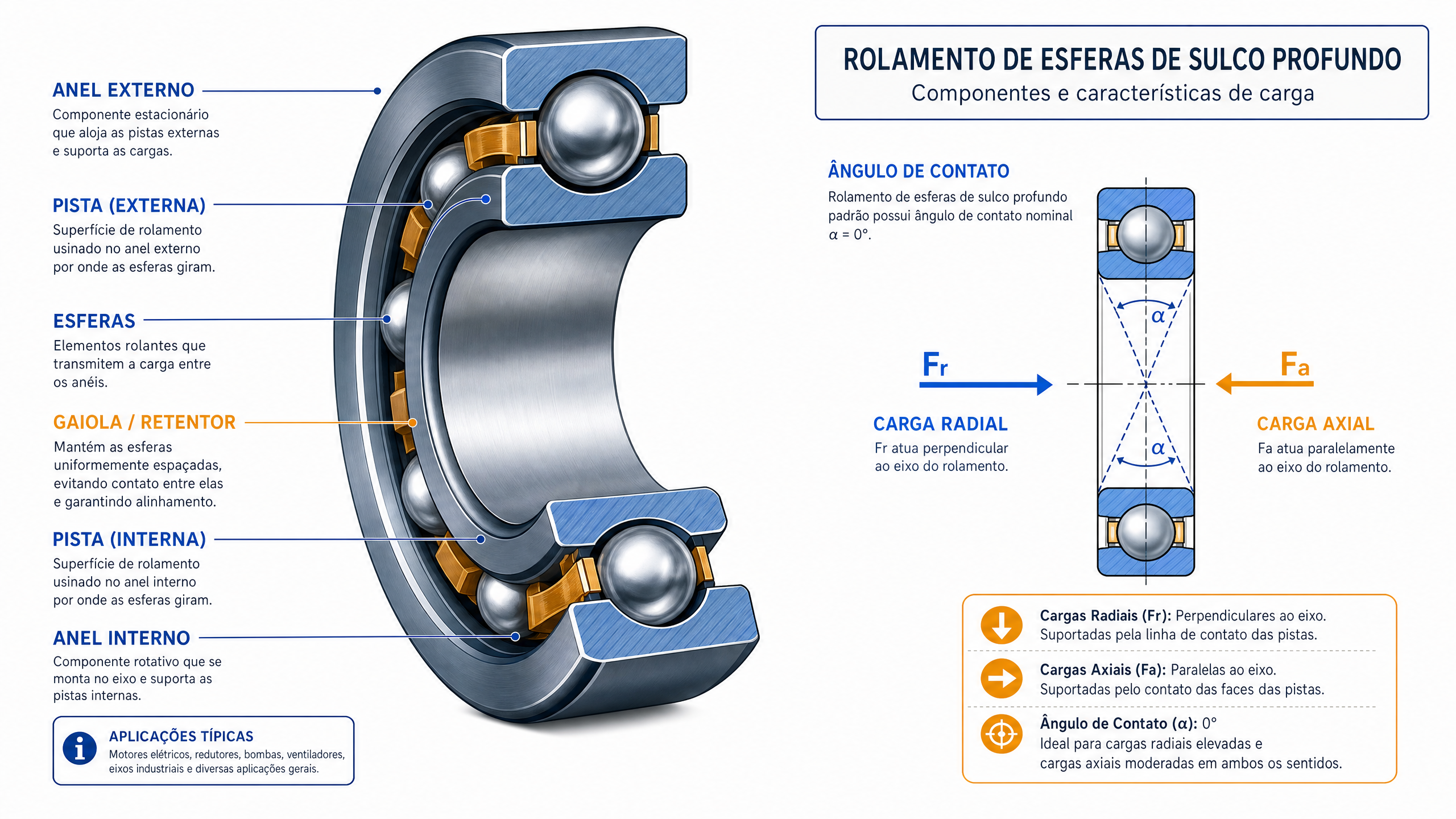

Rolamento de esferas de sulco profundo: anel externo, anel interno, esferas, gaiola e pistas de rolamento — com direções de carga radial (Fr) e axial (Fa)

Antes de iniciar o cálculo, é essencial compreender os três parâmetros principais que determinam a vida útil de um rolamento: a carga dinâmica básica (C), a carga equivalente (P) e o expoente de vida (p), que varia conforme o tipo de rolamento.

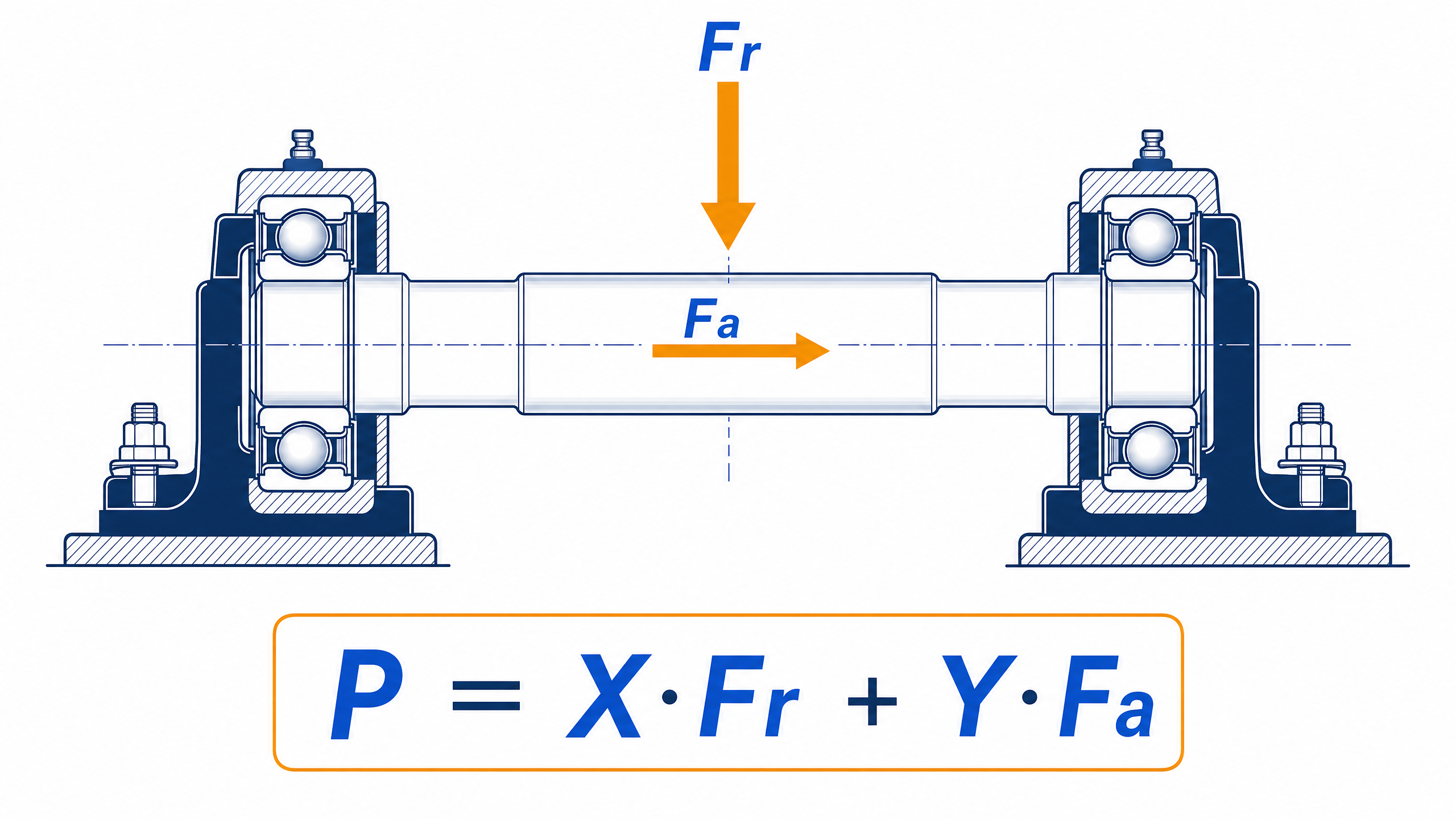

Eixo com dois mancais de rolamento: decomposição das cargas radial (Fr) e axial (Fa) e fórmula de carga equivalente dinâmica P

A fórmula básica de vida nominal, definida pela ISO 281, é simples e direta. Ela relaciona a capacidade de carga do rolamento com a carga real aplicada:

Onde p = 3 para rolamentos de esferas (rígidos, de contato angular, autocompensadores) e p = 10/3 ≈ 3,33 para rolamentos de rolos (cilíndricos, cônicos, esféricos de rolos, agulha). Essa diferença reflete o comportamento distinto de cada geometria de contato sob carga.

Na prática, a maioria dos rolamentos está sujeita a cargas combinadas — radial e axial simultaneamente. Nesses casos, é necessário calcular a carga equivalente dinâmica P antes de aplicar a fórmula de vida. A equação geral é:

Os fatores X e Y dependem da relação Fa/Fr e do ângulo de contato do rolamento. Para rolamentos rígidos de esferas com carga puramente radial (Fa/Fr ≤ e), usa-se X=1 e Y=0, simplificando para P = Fr. Os valores exatos de X, Y e e estão nas tabelas do catálogo do fabricante (SKF, NSK, FAG, Timken etc.) e também na norma ABNT NBR ISO 281.

Redutor de velocidade industrial: eixo de saída com dois rolamentos instalados, designação e velocidade de operação

Considere um redutor de acionamento de correia transportadora em uma planta de mineração. O eixo de saída do redutor opera a 150 rpm e está sujeito a uma carga radial de 12 kN e uma carga axial de 2 kN. O rolamento selecionado é um rígido de esferas SKF 6312, com capacidade de carga dinâmica C = 81,9 kN e carga estática básica C₀ = 52 kN.

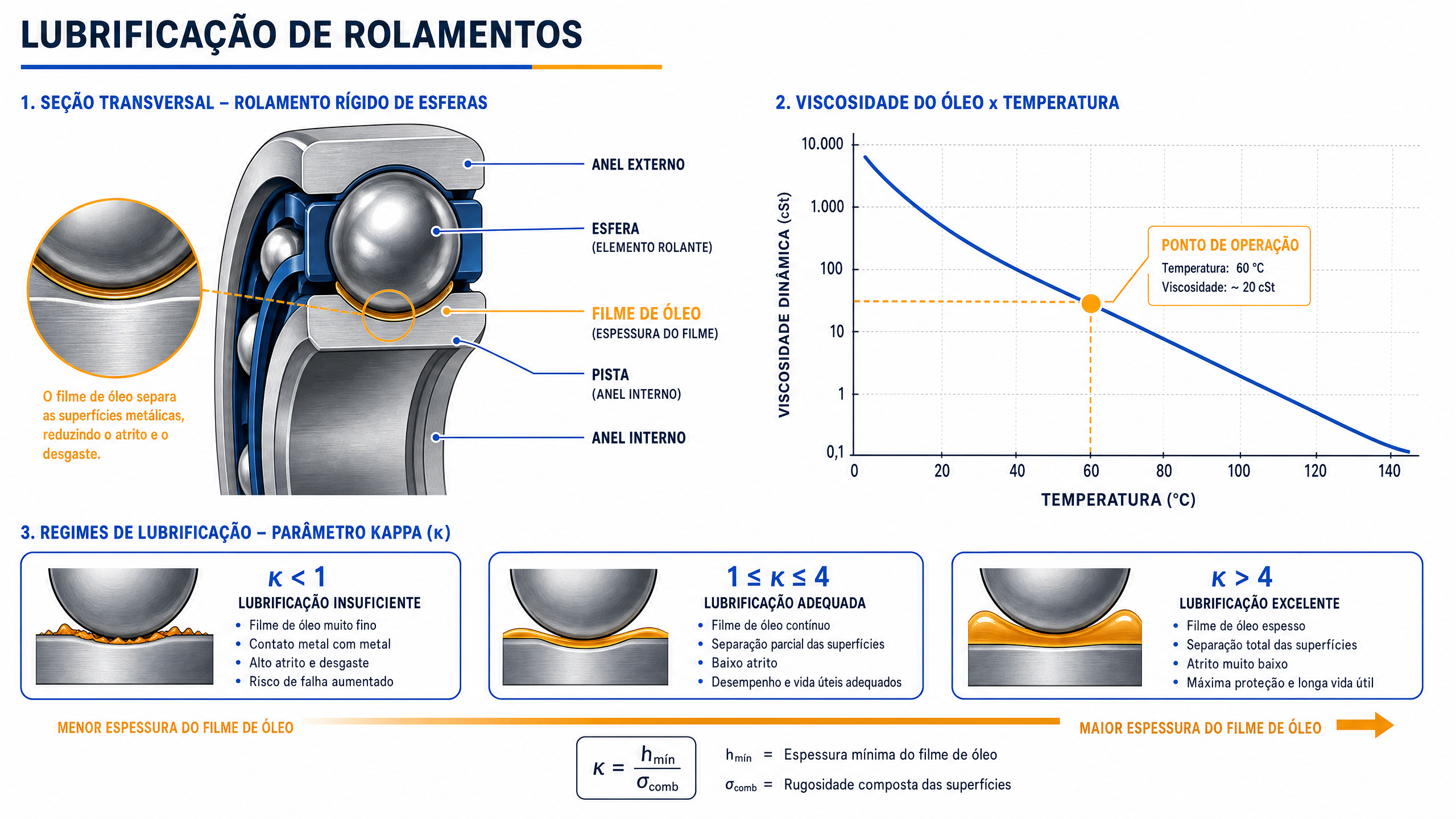

Conceito de lubrificação de rolamentos: filme de óleo na pista, curva viscosidade × temperatura e regimes por parâmetro κ (kappa)

A vida nominal básica L₁₀ assume condições ideais de lubrificação e ausência de contaminação. Na prática industrial, esses fatores raramente são ideais. A ISO 281 introduz o conceito de vida nominal modificada Lnm, que incorpora fatores de correção para condições reais de operação:

O fator aISO é determinado pelo parâmetro de viscosidade κ (kappa), que representa a relação entre a viscosidade real do lubrificante e a viscosidade necessária para formar o filme lubrificante adequado, e pelo fator de contaminação ec, que varia de 0,1 (contaminação severa) a 1,0 (condições limpas).

O IES Tools possui uma calculadora dedicada para vida útil de rolamentos que automatiza todos os passos descritos neste tutorial. A ferramenta implementa integralmente a metodologia da ABNT NBR ISO 281, incluindo o cálculo da vida modificada Lnm com os fatores a₁ e aISO.

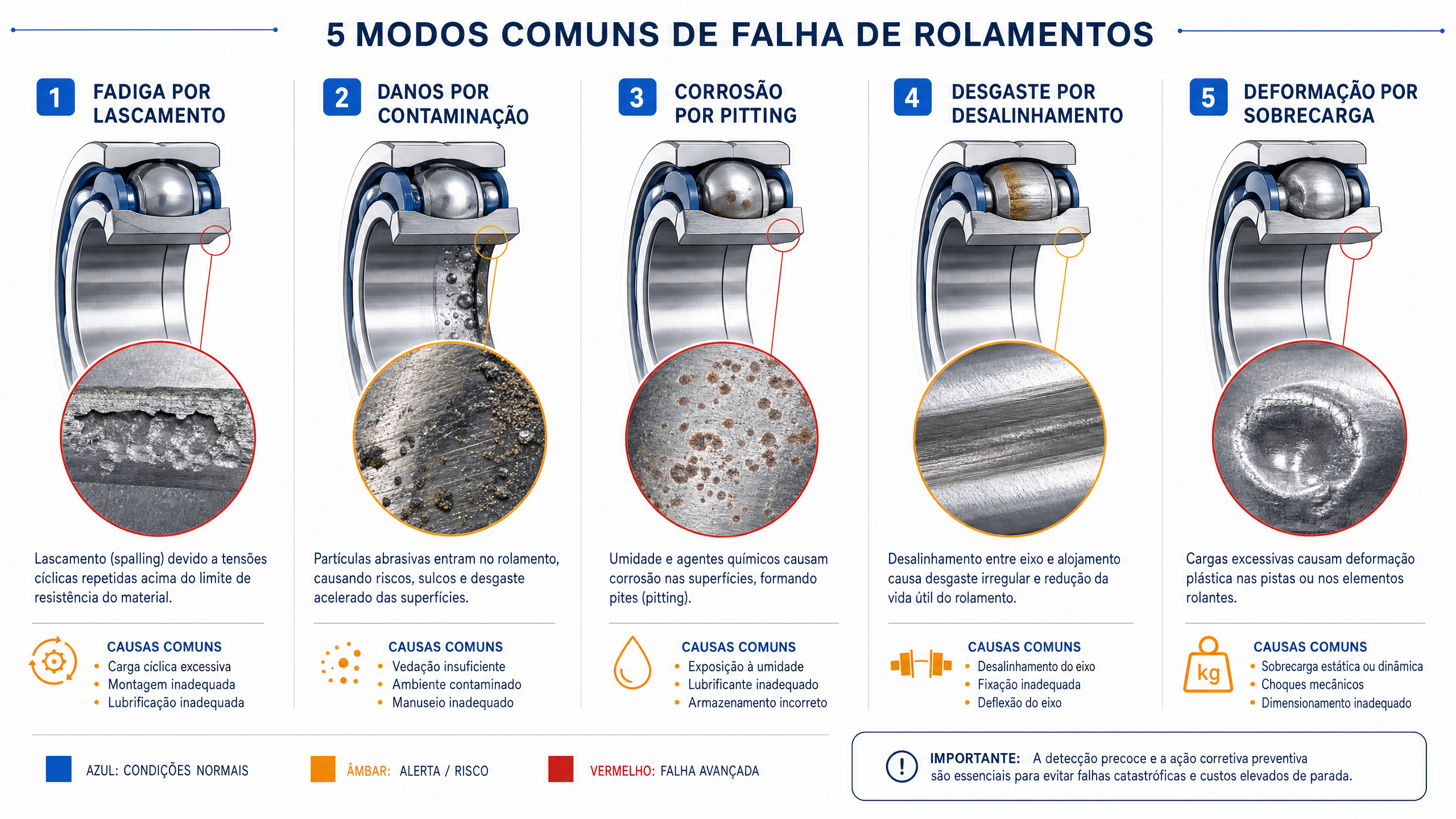

Principais modos de falha de rolamentos: fadiga por lascamento, danos por contaminação, corrosão, desgaste por desalinhamento e deformação por sobrecarga

Mesmo engenheiros experientes cometem erros sistemáticos no cálculo de vida de rolamentos. Conhecer esses erros é tão importante quanto dominar a metodologia de cálculo.
